اتصالات هیدرولیک، قطعاتی هستند که برای اتصال اجزای مختلف یک سیستم هیدرولیکی به یکدیگر استفاده می‌شوند. این اتصالات نقش بسیار مهمی در عملکرد صحیح و ایمن سیستم‌های هیدرولیکی دارند. انتخاب نوع مناسب اتصال، به عواملی مانند فشار کاری سیستم، نوع سیال، جنس لوله‌ها و شیلنگ‌ها، و شرایط محیطی بستگی دارد.
انواع اصلی اتصالات هیدرولیک:

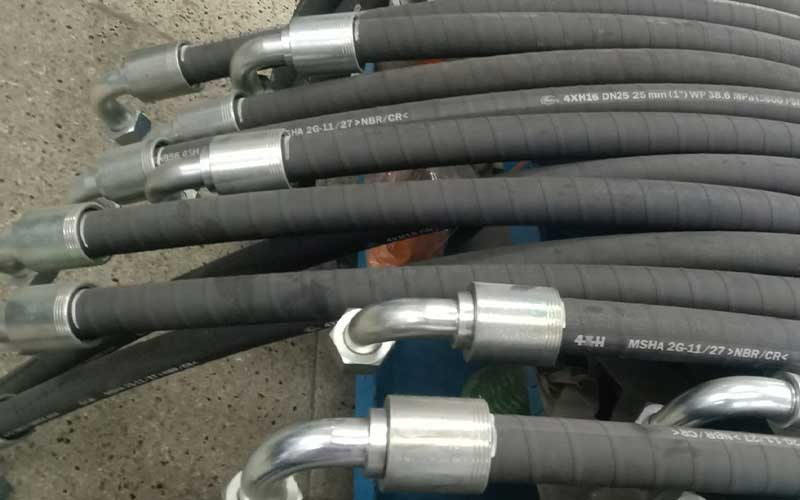

اتصالات کرایم (Crimp Fittings):
اتصالات کرایم متداول‌ترین نوع اتصال در سیستم‌های هیدرولیک است که با استفاده از یک ابزار مخصوص به نام کرایم پرس، یک فرل بر روی شیلنگ فشرده می‌شود و اتصال محکمی ایجاد می‌کند
مزایا: نصب سریع و آسان، مقاومت بالا در برابر فشار و نشتی.
معایب: نیاز به ابزار مخصوص، امکان آسیب دیدن شیلنگ در صورت کرایم نادرست.
اتصالات اتصال دهنده فیلد (Field Attachable Fittings):
اتصالات اتصال دهنده فیلد از یک سوکت و یک پستانک تشکیل شده‌اند و بدون نیاز به ابزار مخصوص قابل نصب هستند.
مزایا: نصب آسان در محل کار، امکان استفاده مجدد.
معایب: مقاومت کمتر نسبت به اتصالات کرایم، احتمال نشتی بیشتر در دراز مدت.
اتصالات جوشی (Weld Fittings):
اتصالات جوشی برای اتصال لوله‌ها به یکدیگر به صورت دائمی استفاده می‌شوند و با جوشکاری به لوله‌ها متصل می‌شوند.
مزایا: مقاومت بسیار بالا، عدم امکان نشتی.
معایب: نصب دشوار، نیاز به مهارت جوشکاری.
اتصالات فلنجی (Flange Fittings):
اتصالات فلنجی برای اتصال لوله‌ها به تجهیزات بزرگتر مانند پمپ‌ها و موتورها استفاده می‌شوند و با پیچ و مهره به هم متصل می‌شوند.
مزایا: امکان جدا کردن آسان اتصالات، مقاومت بالا در برابر لرزش.
معایب: وزن زیاد، نیاز به فضای بیشتر.
عوامل موثر در انتخاب نوع اتصال:
انتخاب نوع اتصال مناسب در شیلنگ هیدرولیک، یکی از تصمیم‌گیری‌های حیاتی است که بر عملکرد، ایمنی و طول عمر سیستم تأثیر مستقیم می‌گذارد. عوامل مختلفی در این انتخاب دخیل هستند که در ادامه به بررسی هر یک می‌پردازیم:
1. فشار کاری سیستم:
اتصالات باید قادر به تحمل حداکثر فشار کاری سیستم بدون نشت یا آسیب باشند و در صورت وجود نوسانات فشار، اتصالات باید بتوانند این نوسانات را تحمل کنند.
2. نوع سیال:
ویسکوزیته: ویسکوزیته سیال بر روی انتخاب نوع مهر و موم و جنس مواد اتصال تأثیر می‌گذارد.
خورندگی: در صورت استفاده از سیالات خورنده، اتصالات باید از مواد مقاوم در برابر خوردگی ساخته شوند.
دمای کارکرد: دمای کارکرد سیال بر روی انتخاب مواد و نوع مهر و موم تأثیرگذار است.
3. جنس لوله‌ها و شیلنگ‌ها:
جنس لوله (فولاد، آلومینیوم، پلاستیک و …) بر روی نوع اتصال و روش اتصال تأثیرگذار است، همچنین ضخامت لوله تعیین‌کننده نوع اتصال و سایز رزوه است.
4. شرایط محیطی:
دما: دماهای بالا یا پایین می‌توانند بر روی خواص مواد اتصال و مهر و موم تأثیر بگذارند.
رطوبت: رطوبت بالا می‌تواند باعث خوردگی و کاهش عمر مفید اتصالات شود.
لرزش و ارتعاش: در محیط‌های با لرزش و ارتعاش بالا، اتصالات باید به گونه‌ای طراحی شوند که این شرایط را تحمل کنند.
5. نوع حرکت:
حرکت دورانی: برای اتصالاتی که در معرض حرکت دورانی هستند، از اتصالات چرخشی استفاده می‌شود.
حرکت خطی: برای اتصالاتی که در معرض حرکت خطی هستند، از اتصالات لغزشی استفاده می‌شود.
6. سایز و ابعاد:
قطر لوله: قطر لوله تعیین‌کننده سایز اتصال است.
فضای موجود: فضای موجود برای نصب اتصال نیز باید در نظر گرفته شود.
7. فرکانس جداسازی و اتصال مجدد:
اتصالات سریع: در صورتی که نیاز به جداسازی و اتصال مجدد مکرر باشد، از اتصالات سریع استفاده می‌شود.
اتصالات دائمی: برای اتصالاتی که به صورت دائمی نصب می‌شوند، از اتصالات جوشی یا فلنجی استفاده می‌شود.
8. هزینه:
هزینه اولیه: هزینه خرید اتصالات
هزینه نصب: هزینه نصب اتصالات
هزینه نگهداری: هزینه تعمیر و نگهداری اتصالات
9. استانداردها:
استانداردهای ملی و بین‌المللی: اتصالات باید مطابق با استانداردهای ملی و بین‌المللی تولید شوند.
نکات مهم در انتخاب اتصال:
مشاوره با متخصص: قبل از انتخاب اتصال، بهتر است با یک متخصص هیدرولیک مشورت کنید.
بررسی نقشه‌های سیستم: با بررسی نقشه‌های سیستم، نوع اتصالات مورد نیاز مشخص می‌شود.
کاتالوگ‌های تولیدکنندگان: در کاتالوگ‌های تولیدکنندگان، اطلاعات کاملی در مورد انواع اتصالات، ابعاد، جنس و کاربرد آن‌ها ارائه شده است.
انواع دیگر اتصالات هیدرولیک:
اتصالات سریع (Quick Couplings): برای اتصال و قطع سریع شیلنگ‌ها استفاده می‌شوند.
اتصالات NPT: نوعی اتصال با دنده مخروطی شکل که در سیستم‌های تحت فشار کالیبراسیون استفاده می‌شود.
اتصالات ORFS: نوعی اتصال با مهر و موم O-ring که برای کاربردهای با فشار بالا استفاده می‌شود.
جمع‌بندی:
انتخاب نوع مناسب اتصال هیدرولیک، به عوامل مختلفی بستگی دارد. با توجه به نوع سیستم هیدرولیکی، شرایط کاری و بودجه، می‌توان بهترین نوع اتصال را انتخاب کرد. استفاده از اتصالات با کیفیت و نصب صحیح آن‌ها، تضمین‌کننده عملکرد صحیح و ایمن سیستم هیدرولیکی است.
موارد زیر می‌تواند به شما در انتخاب بهتر کمک کند:
نقشه‌های سیستم هیدرولیکی: با بررسی نقشه‌ها، نوع اتصالات مورد نیاز مشخص می‌شود.
کاتالوگ‌های تولیدکنندگان: در کاتالوگ‌های تولیدکنندگان، اطلاعات کاملی در مورد انواع اتصالات، ابعاد، جنس و کاربرد آن‌ها ارائه شده است.
مشاوره با متخصصین: مشورت با متخصصین هیدرولیک، می‌تواند به شما در انتخاب بهترین نوع اتصال کمک کند.
